殼體尺寸范圍

    長：≤275mm

    高：≤230mm

測針最小探入距離：4.5mm

Ｒ角測量范圍：R1.5~R6mm

如需更多詳細產品信息，請與我們聯系！

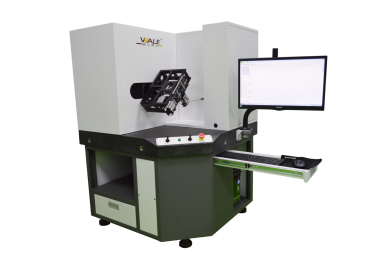

        測量原理為直角坐標測量法，即由電機帶動精密導軌副帶動測針滑過殼體的內圓弧倒角輪廓，通過機臺的X軸、Ｚ軸精密傳感器分別記錄輪廓的（X,Z）坐標點，數據采集單元采集數據上傳至上位機，經濾波、擬合等數學處理，評價圓弧的半徑值。夾具為依據殼體零件外形特征和測量需求設計的3軸自動夾具。



        測量殼體內圓弧倒角。
